在管(guan)道(dao)不(bu)滿(man)流(liu)(liu)工(gong)況下，非滿(man)管(guan)電磁流(liu)(liu)量計的選(xuan)型(xing)(xing)需(xu)圍繞抗氣液干擾能力與精度保(bao)障展開，需(xu)從技術(shu)原理適配(pei)性、抗干擾設計、安裝條件優化三大維度構建選(xuan)型(xing)(xing)框架，避(bi)免(mian)因氣液混合、流(liu)(liu)態不(bu)穩(wen)定導致測(ce)量誤(wu)差(cha)超標(biao)。
一、技術原(yuan)理適配性(xing)：流(liu)速-面積法(fa)的(de)核心優勢

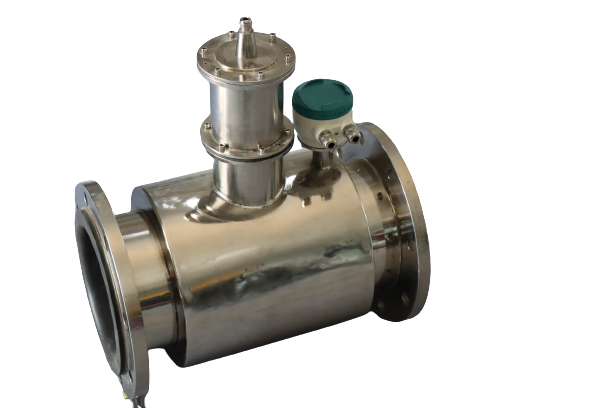

非(fei)滿(man)管電磁流量(liang)計基于法拉第電磁感(gan)應定(ding)律，通過測量(liang)流速與(yu)實時液位高(gao)度(du)計算流量(liang)，其技術(shu)原理(li)天(tian)然適配非(fei)滿(man)管工(gong)況：
流速(su)測(ce)量：采用(yong)低頻矩形波勵磁技(ji)(ji)術，在流體(ti)(ti)切割磁感線時產生感應電動(dong)勢，電動(dong)勢與流速(su)成正比。該技(ji)(ji)術可抑制(zhi)流體(ti)(ti)中(zhong)固體(ti)(ti)顆粒或氣泡產生的微分干(gan)擾(rao)，例如(ru)在含砂污水(shui)工況(kuang)中(zhong)，低頻勵磁（如(ru)1/8工頻）能(neng)使信號(hao)穩定性提升30%。
液位(wei)補償：通過超聲波或(huo)壓(ya)力(li)式液位(wei)計實(shi)時監測液位(wei)高度，結合管道幾何參數計算過流面積(ji)。例如，在DN800管道中，液位(wei)測量精度±2mm可確(que)保(bao)面積(ji)計算誤差≤0.5%。
抗(kang)氣泡(pao)干擾(rao)：雙(shuang)頻勵(li)磁(ci)(ci)技術（如工頻+高頻組(zu)合(he)）可(ke)區(qu)分流體電導率變化(hua)與氣泡(pao)干擾(rao)。某市政(zheng)排水項(xiang)目測(ce)試顯示，雙(shuang)頻勵(li)磁(ci)(ci)使氣泡(pao)工況(kuang)下的測(ce)量(liang)誤差(cha)從±8%降(jiang)至±2%。
二、抗干(gan)擾設計：破解氣(qi)液混合難題
非滿(man)管工(gong)況中，氣(qi)液混合(he)是導致測量誤差(cha)的核心因素，需通過硬件(jian)優化(hua)與信(xin)號處理技術雙重(zhong)防護：
傳(chuan)感器設計
電(dian)極(ji)布局(ju)：采用四電(dian)極(ji)結構（2組(zu)測量(liang)(liang)電(dian)極(ji)+2組(zu)補(bu)償電(dian)極(ji)），補(bu)償電(dian)極(ji)可(ke)消除液位(wei)波動(dong)引起的電(dian)勢變化。例如，在含氣(qi)量(liang)(liang)15%的工況中，四電(dian)極(ji)設計使測量(liang)(liang)穩定性提升50%。
襯(chen)里(li)材(cai)料：根據介質特性選(xuan)擇抗(kang)氣(qi)蝕材(cai)料，如聚氨(an)酯(zhi)襯(chen)里(li)適(shi)用于含砂流體，PTFE襯(chen)里(li)適(shi)用于強腐蝕性氣(qi)體環境。某化(hua)工項目測試表(biao)明，聚氨(an)酯(zhi)襯(chen)里(li)在含砂量50mg/L的工況下壽命延(yan)長至8年。
勵磁(ci)線圈：采用高導(dao)磁(ci)率硅鋼片勵磁(ci)線圈，降低(di)磁(ci)場(chang)泄(xie)漏，減少(shao)外部電磁(ci)干擾。實測數(shu)據顯示(shi)，硅鋼片線圈使工頻干擾抑制(zhi)比提升至60dB。
信號處(chu)理技(ji)術
同步(bu)采樣技術(shu)：采樣周期設為工(gong)(gong)頻(pin)整數倍（如(ru)50Hz工(gong)(gong)頻(pin)對應(ying)20ms采樣周期），消除工(gong)(gong)頻(pin)干(gan)擾。某電力(li)行業應(ying)用案例中，同步(bu)采樣使信號(hao)噪聲降低(di)40%。
數字濾(lv)波算法：采(cai)用自(zi)適應濾(lv)波器動態調(diao)整濾(lv)波參數，抑制脈沖干擾。例如，在雷電多發(fa)地區(qu)，自(zi)適應濾(lv)波使瞬態干擾影響時(shi)間從100ms縮短至10ms。
零點(dian)穩(wen)定(ding)性控制：通過(guo)溫(wen)度補償電路與軟(ruan)件校準，將零點(dian)漂移控制在±0.1mV/℃以內(nei)。某(mou)油田測(ce)試顯(xian)示(shi)，零點(dian)穩(wen)定(ding)性優化使低溫(wen)工(gong)況誤差從±3%降(jiang)至±0.5%。
三、安(an)裝(zhuang)條(tiao)件優化：減少環境干擾
安(an)裝環境對測量精度的影響占比達30%，需通過標(biao)準化安(an)裝流(liu)程(cheng)規(gui)避風(feng)險：
直管段要(yao)求
前端直管段(duan)長度≥5D（D為管道直徑(jing)），后端≥3D，確(que)保(bao)流態穩定(ding)。某泵站改造(zao)項目測試表明，增加(jia)直管段(duan)使誤(wu)差從±5%降至(zhi)±2.5%。
避(bi)免安(an)裝(zhuang)在彎頭、閥門(men)下游10D范圍內，防止渦流干擾(rao)。例如，在DN600管道中(zhong)，彎頭后(hou)安(an)裝(zhuang)導致測(ce)量(liang)誤差(cha)達(da)±8%，調整位置后(hou)誤差(cha)降至±2%。
接地與屏蔽
傳感器與轉換器單獨接(jie)地(di)，接(jie)地(di)電阻≤10Ω，防止地(di)環流干擾。某石化項(xiang)目(mu)測試顯(xian)示，獨立接(jie)地(di)使信號穩(wen)定性提升(sheng)。
信號電纜(lan)采用(yong)雙層(ceng)屏(ping)蔽結(jie)構(gou)（內(nei)層(ceng)鋁箔+外層(ceng)銅絲編織），屏(ping)蔽效能≥80dB。實測數據顯示，雙層(ceng)屏(ping)蔽使電磁(ci)干擾影響降(jiang)低(di)。
流態控制(zhi)
水平(ping)安裝時(shi)，電極(ji)軸(zhou)線與(yu)水平(ping)面夾角(jiao)≤5°，防(fang)止固(gu)體顆粒沉積。例如，在(zai)含砂量100mg/L的工況(kuang)中，角(jiao)度優化使電極(ji)污染周期延長(chang)至2年。
四(si)、典型(xing)場景選型(xing)方案
市政排水管道（DN800-DN2000）
需求：長期穩定運行(xing)，維護成本低。
推(tui)薦方案：電磁型(xing)非滿管(guan)流量計（316L+聚氨酯襯(chen)里(li)）+超(chao)聲波液位(wei)計。
成本：DN1500系統(tong)整體造價約4萬元。
實測數據：某園區排水項目使用(yong)3年，年均誤(wu)差維持在±2.5%以(yi)內。
化工行業高(gao)壓介質（DN300-DN600）
需求：抗高(gao)壓、抗腐蝕、高(gao)精度。
推薦方案：電磁型非滿管(guan)流量計（哈氏合(he)金電極+PTFE襯里(li)）+壓力式(shi)液(ye)位計。
成本：DN500口徑約1.8萬(wan)元。
案例(li)：某石化(hua)廠用其測量高壓(ya)含(han)硫廢水，運行2年無故障。
